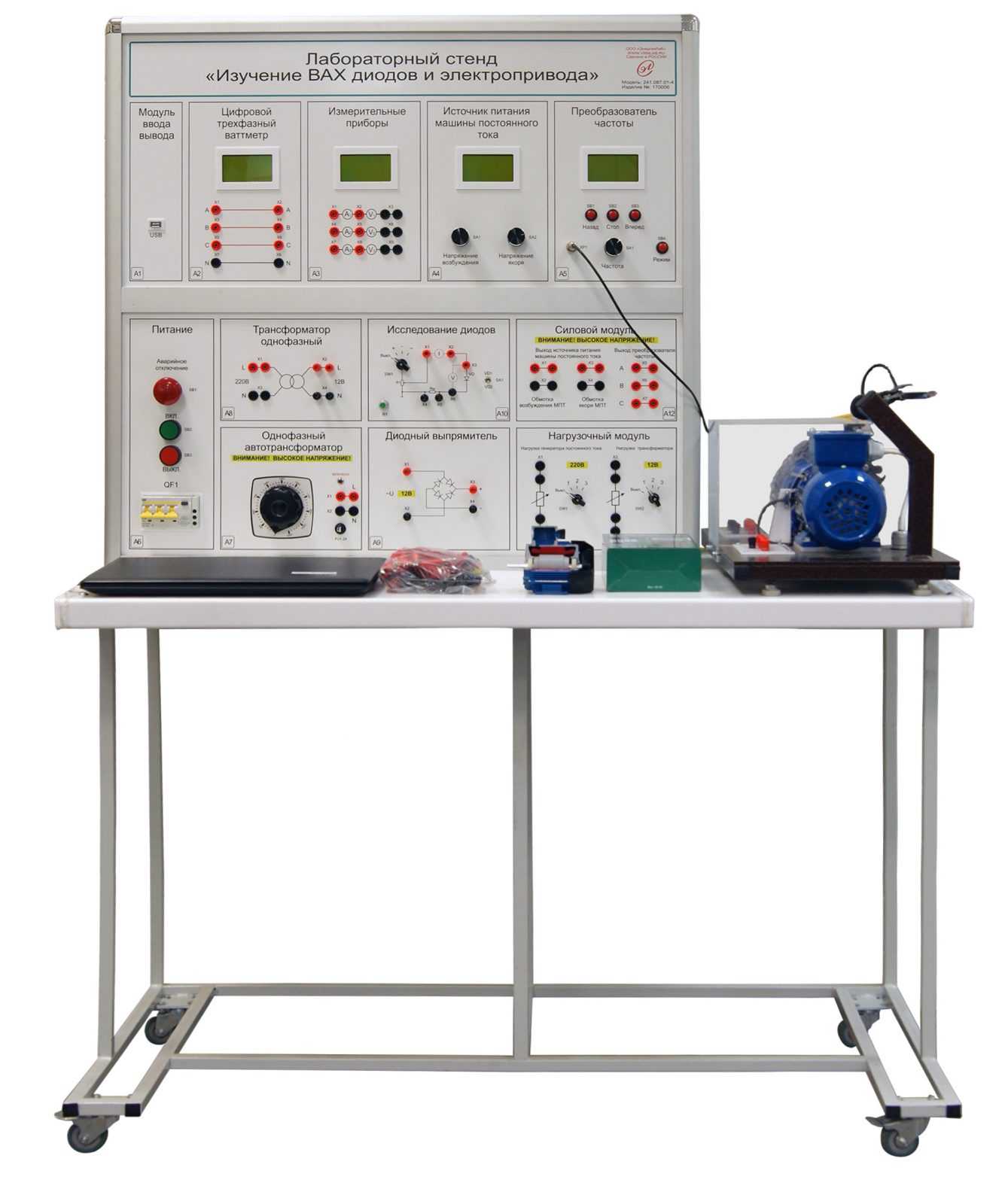

Учебный лабораторный стенд «Изучение ВАХ диодов и электропривода»

Описание товара

Комплект учебного лабораторного оборудования «Изучение ВАХ диодов и электропривода» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект учебного лабораторного оборудования «Изучение ВАХ диодов и электропривода» выполнен в стендовом исполнении: в составе комплекта тематический моноблок, который расположен на собственном лабораторном столе, оснащенным выдвижной полкой для ноутбука и выдвижным ящиком.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

1. Полупроводниковые диоды и снятие ВАХ.
2. Исследование однофазного трансформатора
3. Исследование генератора постоянного тока.
4. Исследование двигателя постоянного тока
5. Исследование асинхронного двигателя с короткозамкнутым ротором.
6. Исследование системы ПЧ-АД.
7. Исследование электродвигателя под механической нагрузкой

Комплект поставки

1. Разноцветная 3D модель асинхронного двигателя с короткозамкнутым ротором
2. Электромашинный агрегат
3. Лабораторный стол
4. Ноутбук
5. Моноблок «Изучение ВАХ диодов и электропривода»
   1. Модуль «Питание»
   2. Однофазный автотрансформатор
   3. Силовой модуль
   4. Цифровой трехфазный ваттметр
   5. Модуль «Источник питания машины постоянного тока»
   6. Преобразователь частоты
   7. Трансформатор однофазный
   8. Нагрузочный модуль
   9. Модуль «Исследование диодов»
   10. Однофазный выпрямитель
   11. Модуль «Измерительные приборы»
   12. Микропроцессорная система
   13. Модуль ввода-вывода
6. Набор аксессуаров и документов
   1. Мультиметр
   2. Программный комплекс ELAB
   3. Комплект соединительных проводов и сетевых шнуров
   4. Паспорт
   5. Техническое описание оборудование
   6. Мультимедийная методика
   7. Краткие теоретические сведения
   8. Руководство по выполнению базовых экспериментов.

Технические характеристики

Потребляемая мощность, В·А, не более 250
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 1200
ширина (ортогонально фронту) 600
высота 1600
Масса, кг, не более 100
Количество человек, которое одновременно и активно может работать на комплекте 2
